BTS防爆摇头扇/新黎明防爆摇头扇

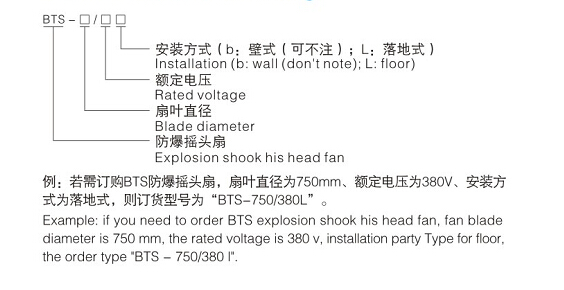

型号含义

适用环境及用途

1.1区、2区危险气体场所；

2.ⅡA、ⅡB类T1～T4组爆炸性气体或蒸气环境；

3.适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境。

技术参数

◆ 执行标准：GB3836.1、GB3836.2、IEC60079
◆ 防爆标志：ExdⅡBT4
◆ 额定电压：AC 220/350V
◆ 额定功率：0.45KW
◆ 主轴转速：1450/min
◆ 扇叶直径：500mm       600mm        750mm
◆ 风量：110m²/min        160M²/min     300m²/min
◆ 防腐等级：WF1
◆ 引入口规格：G1/2"
◆ 适用电缆外径：φ6mm~φ10mm

结构特性

1.摇头扇由防爆电机、扇叶、防爆控制开关、摇头机构等部分组成；
2.结构新颖、运行平稳、使用方便、外形美观；
3.扇叶采用铝合金铸造成型、表面高压静电喷塑；
4.独立微电机系统的摇头机构，强制冷风，有效降低电机温升；
5.隔爆型防爆控制盒，分别控制风扇和摇头机构的启动和停止；
6.水平摇头角度正负45度，垂直角度20度，0度，-20度三位置可调；
7.电缆布线。

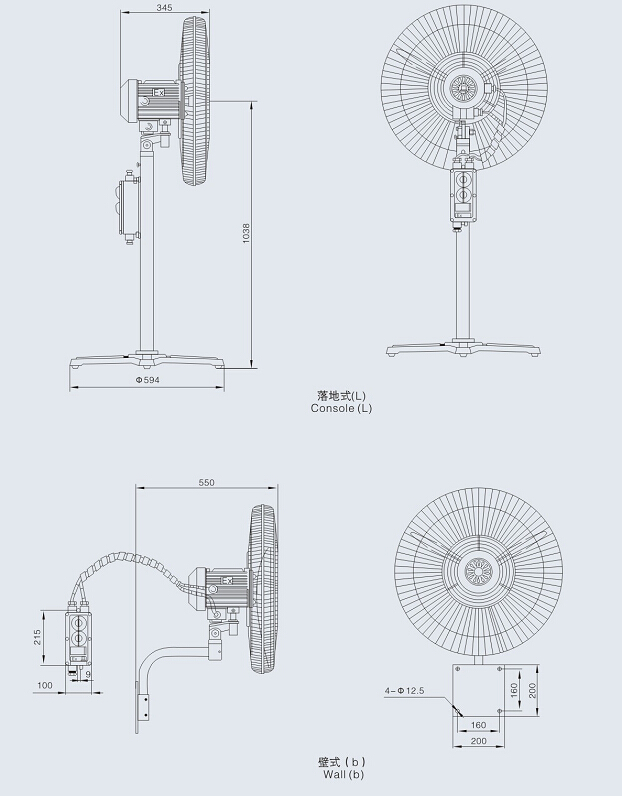

外形尺寸及安装方式
